Valvole Industriali di Alta Ingegneria
Esplora la nostra gamma completa di valvole industriali. Design italiano, qualità certificata e performance eccezionali per ogni applicazione.

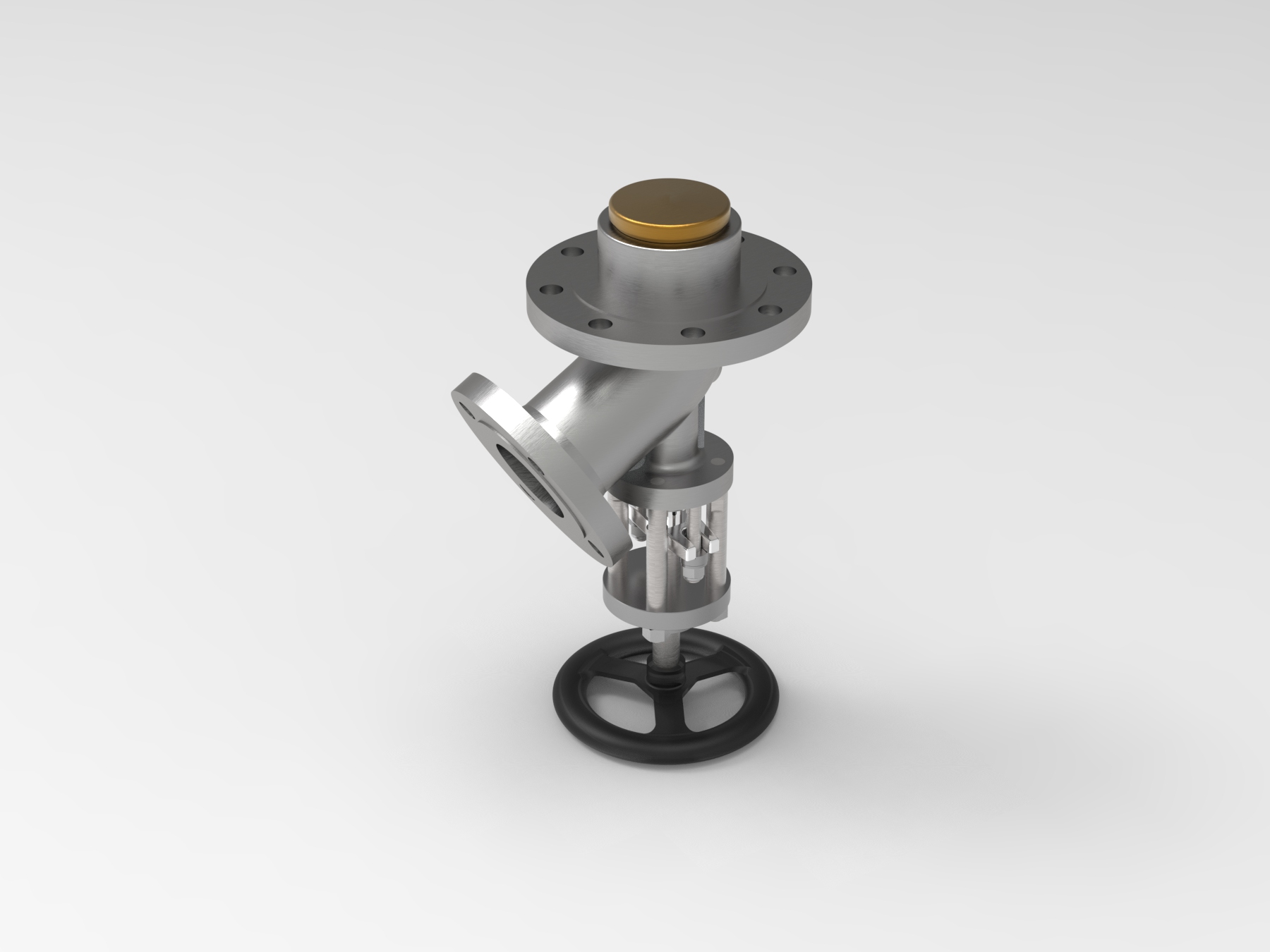

Full Flow Tank Bottom Valves (SFP/SFD)
Valvole Scarico Fondo (SFP/SFD)
Panoramica generale
Progettate specificamente per l’installazione su reattori chimici, queste valvole gestiscono con precisione le fasi di carico e scarico del fluido. In posizione di chiusura, il sistema di tenuta tra otturatore e sede assicura il totale isolamento del reattore dalla tubazione di processo, prevenendo contaminazioni o perdite.
Nelle configurazioni automatizzate, l’integrazione di un circuito di controllo elettro-pneumatico permette alla valvola di operare come dispositivo di sicurezza attivo. In base alla direzione del flusso e alle esigenze d’impianto, può assumere due configurazioni critiche:
- Emergency Blow Down (EBD): Configurazione dedicata allo scarico rapido e sicuro del fluido dal reattore in caso di emergenza.
- Emergency Shut Down (ESD): Intercettazione immediata del flusso in entrata (fase di caricamento) per la protezione del sistema.

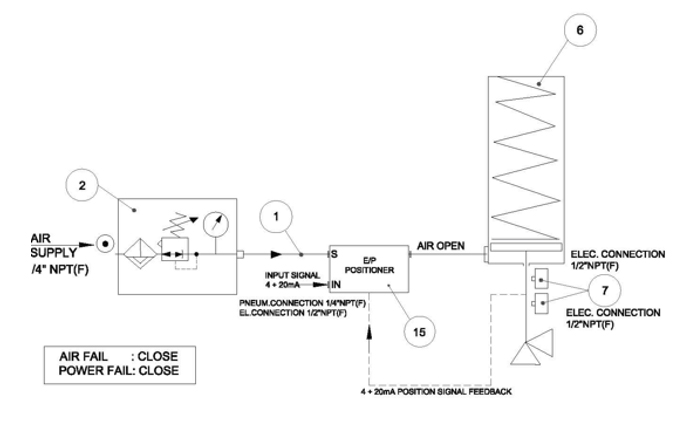

(La logica di funzionamento è supportata da schemi di cablaggio dedicati sul pannello di controllo).
Caratteristiche principali
La speciale conformazione del corpo valvola elimina gli spazi morti. Realizzando la tenuta in prossimità della superficie interna del reattore, si ottiene un’efficace funzione di autopulizia. Questo sistema previene la solidificazione di polimeri o fluidi ad alta viscosità, garantendo un processo fluido e costante.
Per adattarsi a ogni condizione operativa, offriamo soluzioni di tenuta tra otturatore e sede del tipo Metallico (con o senza riporti indurenti) o Morbida e sedi del tipo Integrale (ricavate direttamente nel corpo valvola) o Rimovibili (per interventi di manutenzione rapidi e agevoli).
Le valvole sono progettate per garantire la massima tenuta verso l’esterno e possono essere conformi ai rigorosi standard delle certificazioni TA-LUFT e ISO 15848 (Fugitive Emission) grazie all’impiego di:
- Baderne speciali ad alte prestazioni,
- Guarnizioni Lubroseal®,
- Soffietti di tenuta per applicazioni critiche.
(Specifiche tecniche disponibili su richiesta)
Excess Flow Valves (EFV)
Valvole Excess Flow (EFV)
Panoramica generale
La funzione principale di queste valvole è interrompere il flusso del fluido in ingresso, isolando le tubazioni a valle, qualora la portata superi un valore di sicurezza stabilito (la portata massima consentita).
L’otturatore della valvola si chiude automaticamente quando la pressione generata dal flusso del fluido è sufficiente a vincere la tensione della molla.
La valvola rimane chiusa fino a quando le pressioni a monte e a valle non si sono equilibrate. La EFV (Excess Flow Valve, valvola di eccesso di flusso) funziona in un unico senso, poiché il fluido spinge contro l’otturatore di chiusura.
Caratteristiche principali
Ogni valvola è progettata su misura in base alle caratteristiche del fluido e alla portata massima richiesta. La personalizzazione interessa sia i componenti interni quali diametro dell’orifizio, profilo dell’otturatore e specifiche della molla, sia la geometria del corpo valvola. Le dimensioni standard coprono un range da 1/4″ a 16″, con classi di pressione da ASME 150 a ASME 2500. L’ampia gamma include diverse varianti di materiali e tipologie di connessione.
Per soddisfare specifici requisiti di portata o minimizzare le perdite di carico, possono essere realizzate esecuzioni speciali con corpo a camera maggiorata.
La progettazione delle valvole EFV di Nicolini C. si fonda su avanzate simulazioni fluidodinamiche (CFD) e rigorosi cicli di test eseguiti presso laboratori indipendenti specializzati.
(Specifiche tecniche disponibili su richiesta)

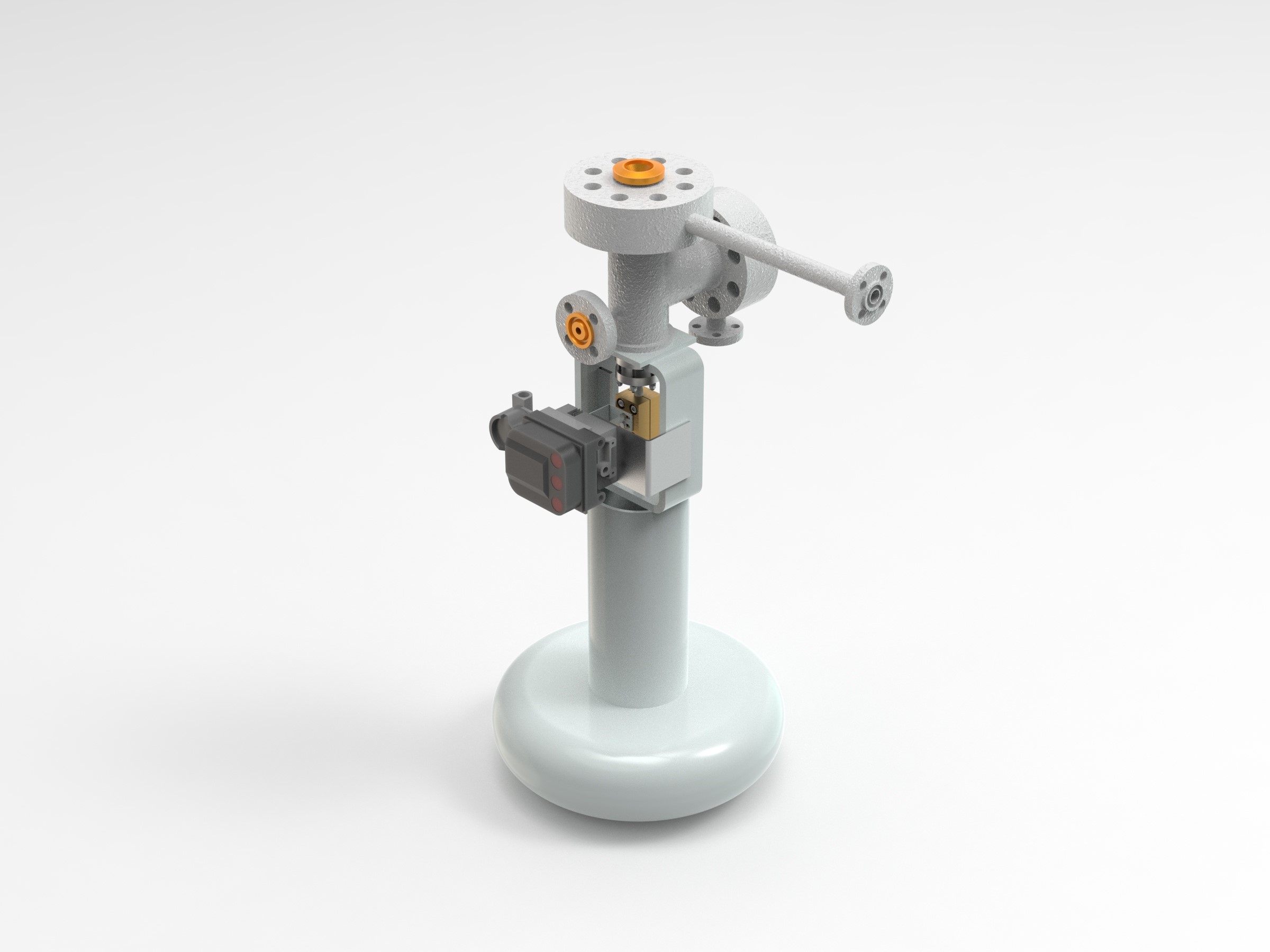

Control Globe Valves
Valvole di Controllo a Globo
Panoramica generale
La funzione primaria di questa tipologia di valvole consiste nella modulazione della portata in funzione di specifiche perdite di carico. La valvola opera in posizione di apertura parziale, con il punto di lavoro dell’otturatore regolato con precisione da un posizionatore elettro-pneumatico (E/P).
Caratteristiche principali
Il profilo dell’otturatore è appositamente configurato per garantire caratteristiche di flusso intrinseche idonee a generare la caduta di pressione richiesta ai valori di portata di progetto.
Per le applicazioni più gravose, Nicolini C. progetta otturatori multistadio speciali, sviluppati specificamente per mitigare i fenomeni di cavitazione nei liquidi (come illustrato nell’immagine allegata).
L’eccellenza progettuale è garantita da criteri di calcolo proprietari, validati attraverso una rigorosa correlazione tra simulazioni fluidodinamiche avanzate (CFD) e verifiche sperimentali condotte presso laboratori indipendenti accreditati.
(Specifiche tecniche disponibili su richiesta)
Diverter Valves/Multivalves
Valvole Deviatrici
Panoramica generale
Queste valvole sono ingegnerizzate su misura per gestire le criticità di impianti con layout complessi, consentendo la commutazione del flusso da una via verso molteplici direzioni.
Analogamente alle nostre valvole di scarico fondo (SFP/SFD), il design privo di spazi morti incrementa sensibilmente l’efficienza e la produttività dei processi. Questa architettura riduce al minimo i depositi di prodotto e le incrostazioni, abbattendo drasticamente la necessità di interventi di manutenzione.
La progettazione è orientata alla massima flessibilità per soddisfare ogni configurazione richiesta, garantendo al contempo un ingombro compatto e la minima perdita di carico durante le fasi di scambio.
Le valvole possono essere configurate per operare in condizioni di vuoto totale (F.V.) o per applicazioni ad alta pressione, assicurando la massima tenuta in Classe VI.
Infine, le unità che compongono il deviatore possono essere equipaggiate con la medesima gamma di accessori e attuatori già prevista per le serie SFP/SFD.
(Specifiche tecniche disponibili su richiesta)

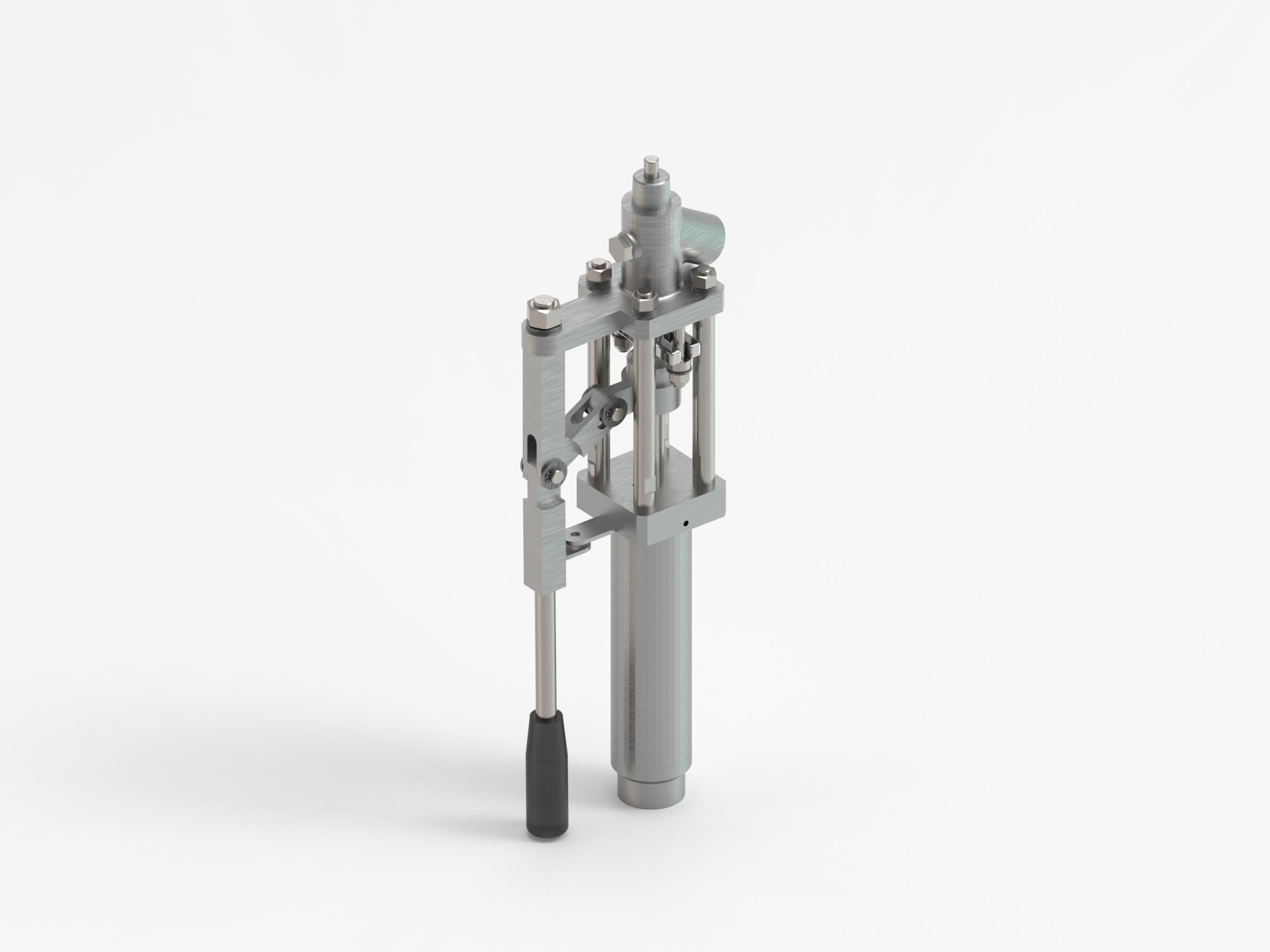

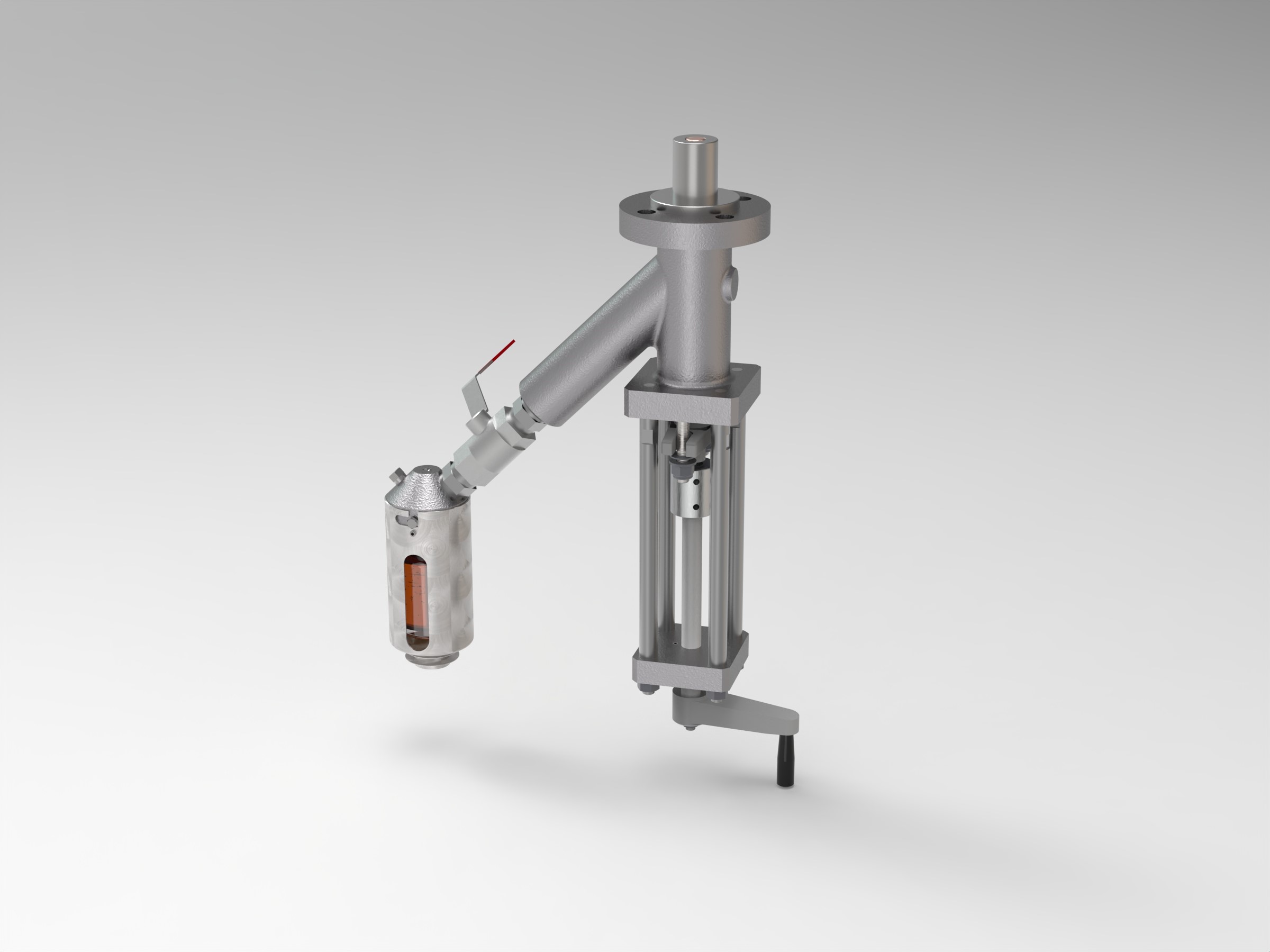

Sampling Valves
Valvole di Campionamento
Panoramica generale
Queste valvole sono progettate per il prelievo di campioni rappresentativi direttamente dalle linee di processo, consentendo un controllo analitico accurato del fluido (attraverso misurazioni fisiche, analisi chimiche o esami microbiologici).
Il monitoraggio costante durante le diverse fasi di lavorazione assicura che il prodotto mantenga gli standard qualitativi prefissati. Grazie alla loro precisione e affidabilità, le nostre valvole di campionamento trovano ampio impiego in settori critici quali il petrolchimico, il farmaceutico e l’alimentare.
Caratteristiche principali
Le nostre valvole di campionamento sono specificamente progettate per il prelievo sicuro del fluido, minimizzando i rischi operativi e di contaminazione.
Il funzionamento risulta affidabile, sia in condizioni di alta pressione che di vuoto spinto, e senza interruzioni del ciclo produttivo.
Il design senza spazi morti previene intasamenti ed accumuli di prodotto vecchio o contaminato e riduce gli sprechi di prodotto.
Nicolini C. offre inoltre un’ampia gamma di opzioni di personalizzazione: sono disponibili varianti con tenuta metallica o morbida, sistemi integrati per il campionamento (es. flaconi/bottiglie dedicati), camicie di riscaldamento e molto altro.
Per quanto concerne il sistema di azionamento, forniamo le medesime opzioni previste per le nostre valvole di scarico fondo: è disponibile il comando manuale oppure l’automazione tramite attuatore pneumatico, idraulico o elettrico.
(Specifiche tecniche disponibili su richiesta)

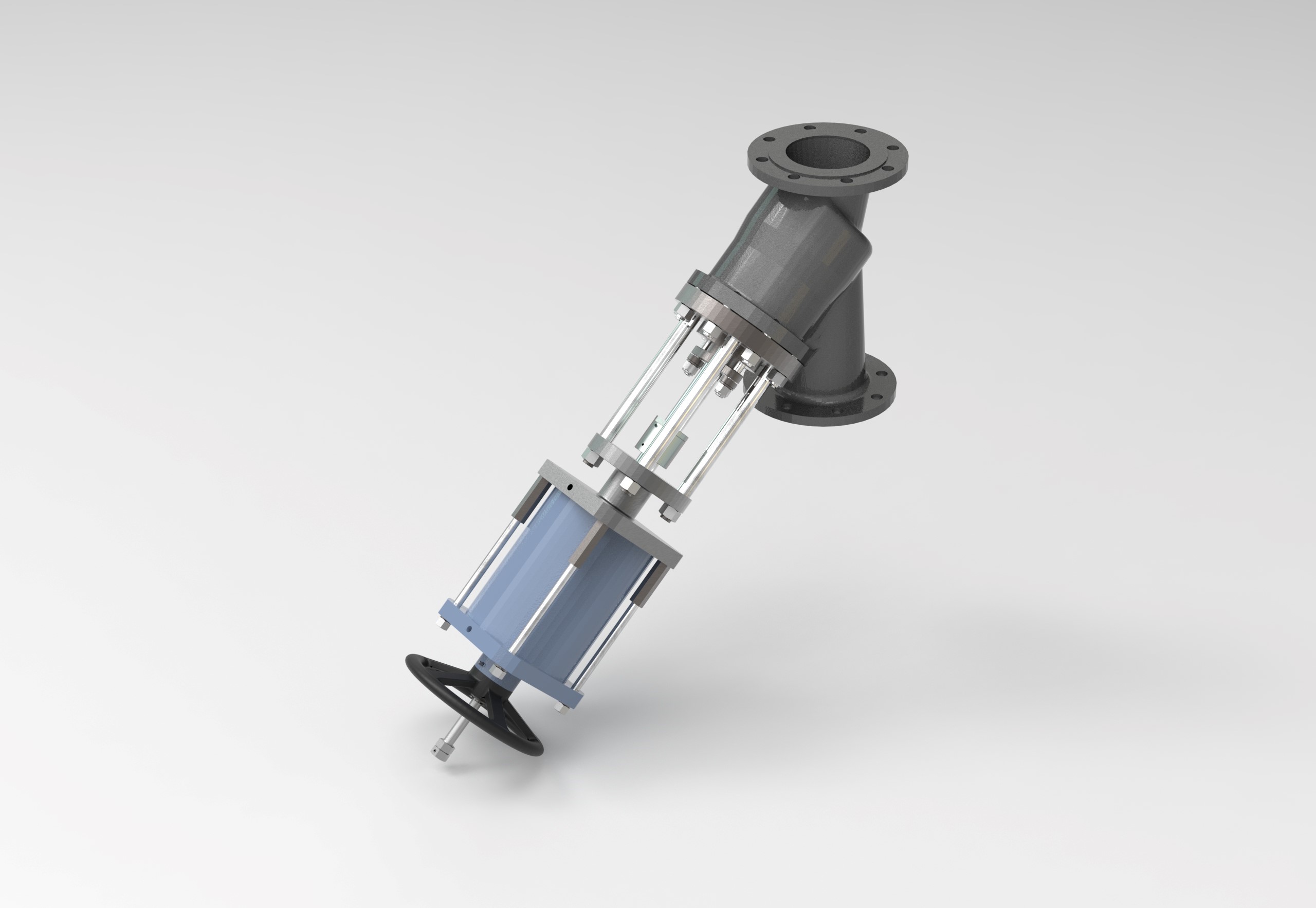

On-Off Globe Valves
Valvole a Globo On-Off
Panoramica generale
Le nostre valvole a globo on-off sono disponibili in molteplici configurazioni (a “T”, a “Y” o a squadra) per garantire la massima versatilità nei processi di intercettazione e regolazione.
Trovano impiego nei settori più esigenti, dalla chimica al comparto energetico, per la gestione di fluidi quali gas, acqua, vapore, oli e combustibili.
La gamma offre soluzioni avanzate per ogni esigenza di tenuta, incluse varianti a tenuta metallica, morbida, con soffietto o specifiche per condizioni di vuoto totale (F.V.).
In linea con gli elevati standard delle nostre serie SFP/SFD, le valvole a globo possono essere configurate con comando manuale o equipaggiate con attuatori pneumatici, elettrici o idraulici per un controllo completamente automatizzato.
(Specifiche tecniche disponibili su richiesta)

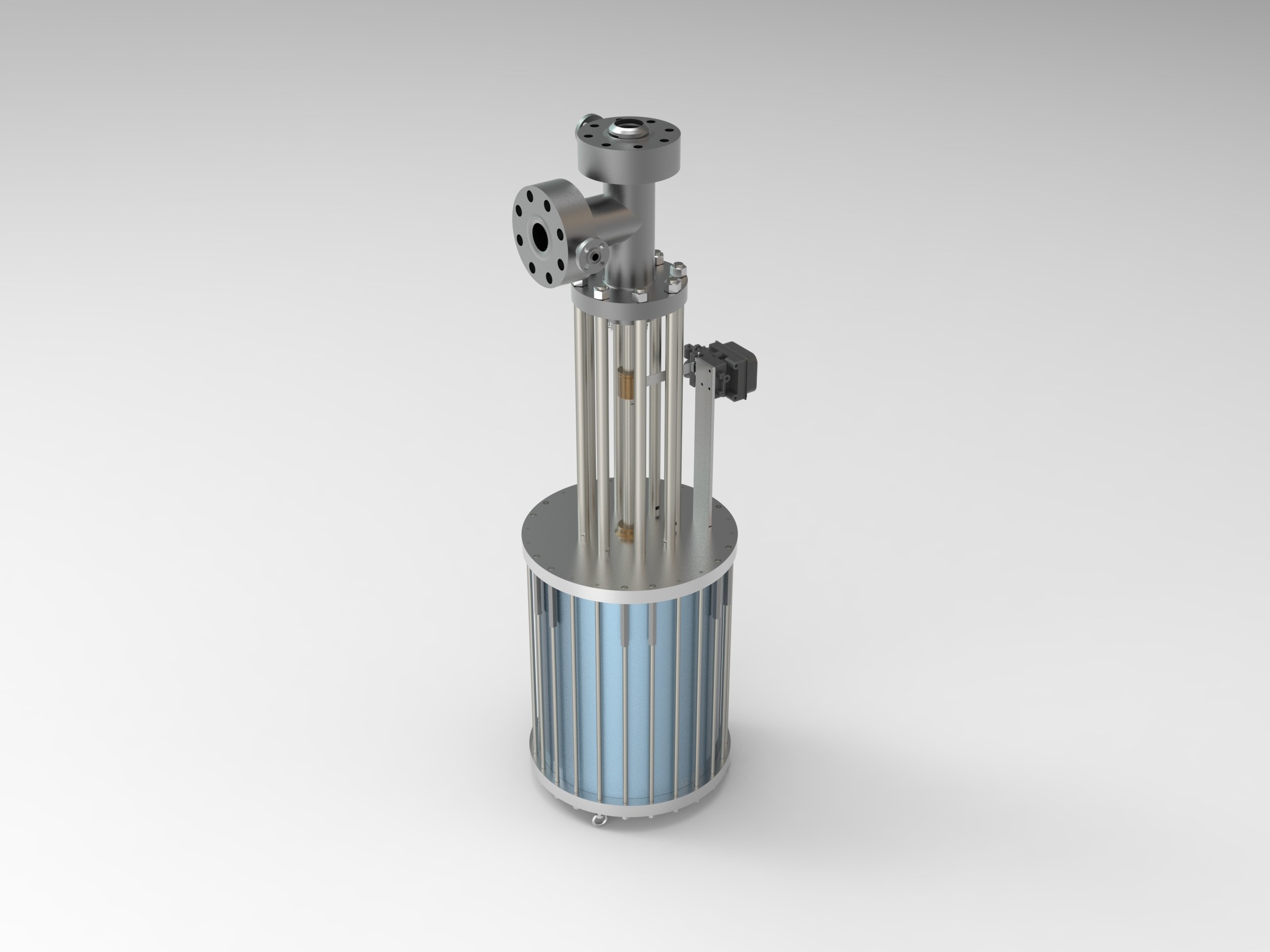

Special Valves Custom Made

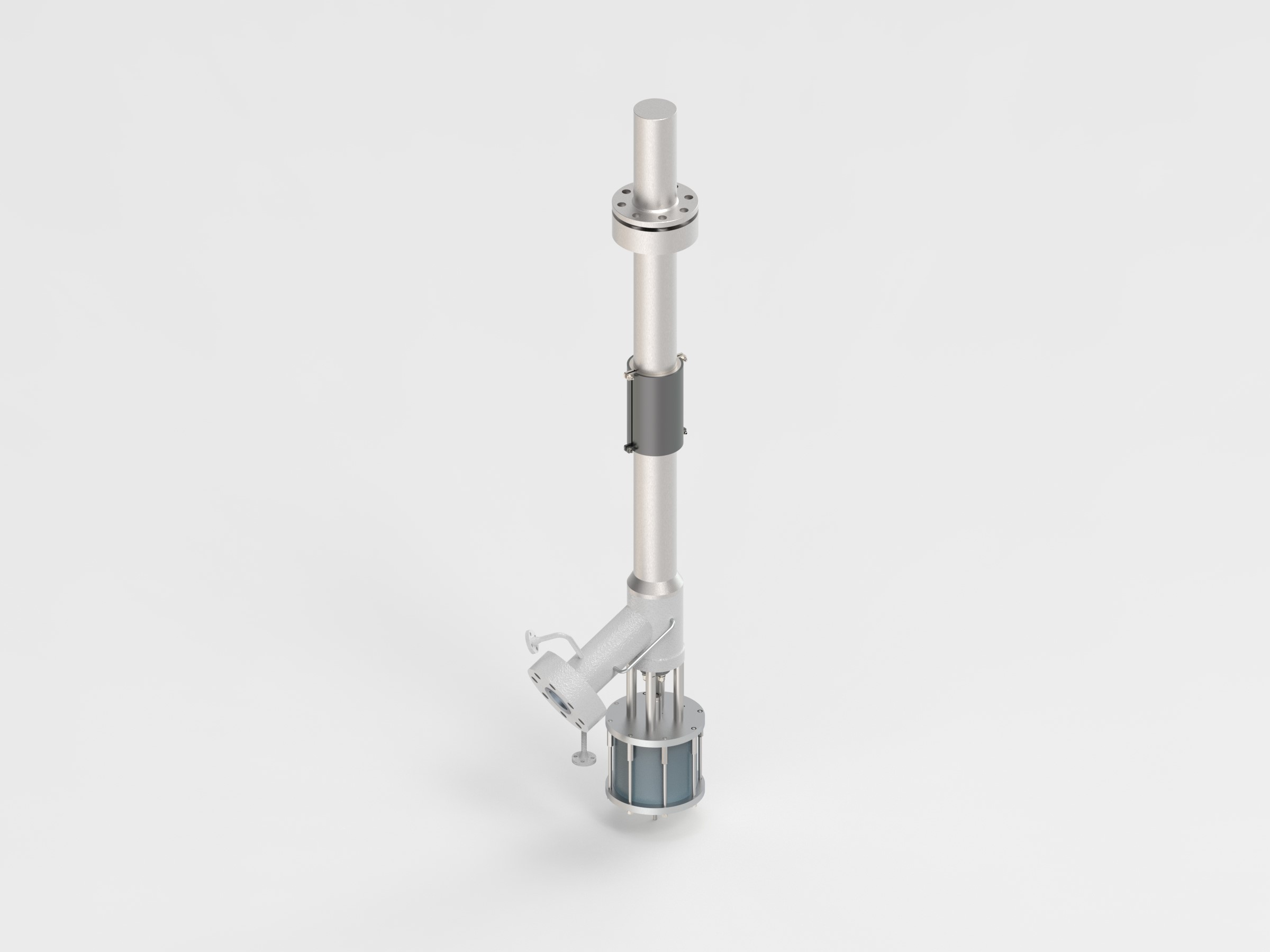

Valvole speciali realizzate su misura
Panoramica generale
Forte di oltre 70 anni di esperienza nella produzione di valvole industriali per i settori Oil & Gas, chimico, farmaceutico, tessile, alimentare e nucleare, Nicolini C. vanta il background tecnico necessario per sviluppare qualsiasi tipologia di valvola speciale richiesta dal mercato.
Le nostre soluzioni sono progettate da un team di ingegneri altamente qualificati, che integrano una profonda conoscenza degli standard internazionali e delle migliori prassi ingegneristiche con l’utilizzo di avanzati software CAD e strumenti di analisi strutturale e fluidodinamica.
Ai rigorosi collaudi interni presso il nostro stabilimento, vantiamo una consolidata partnership strategica con il dipartimento di Ricerca e Sviluppo del Politecnico di Milano per lo sviluppo di prototipi e la conduzione di test di qualità avanzati.
(Specifiche tecniche disponibili su richiesta)

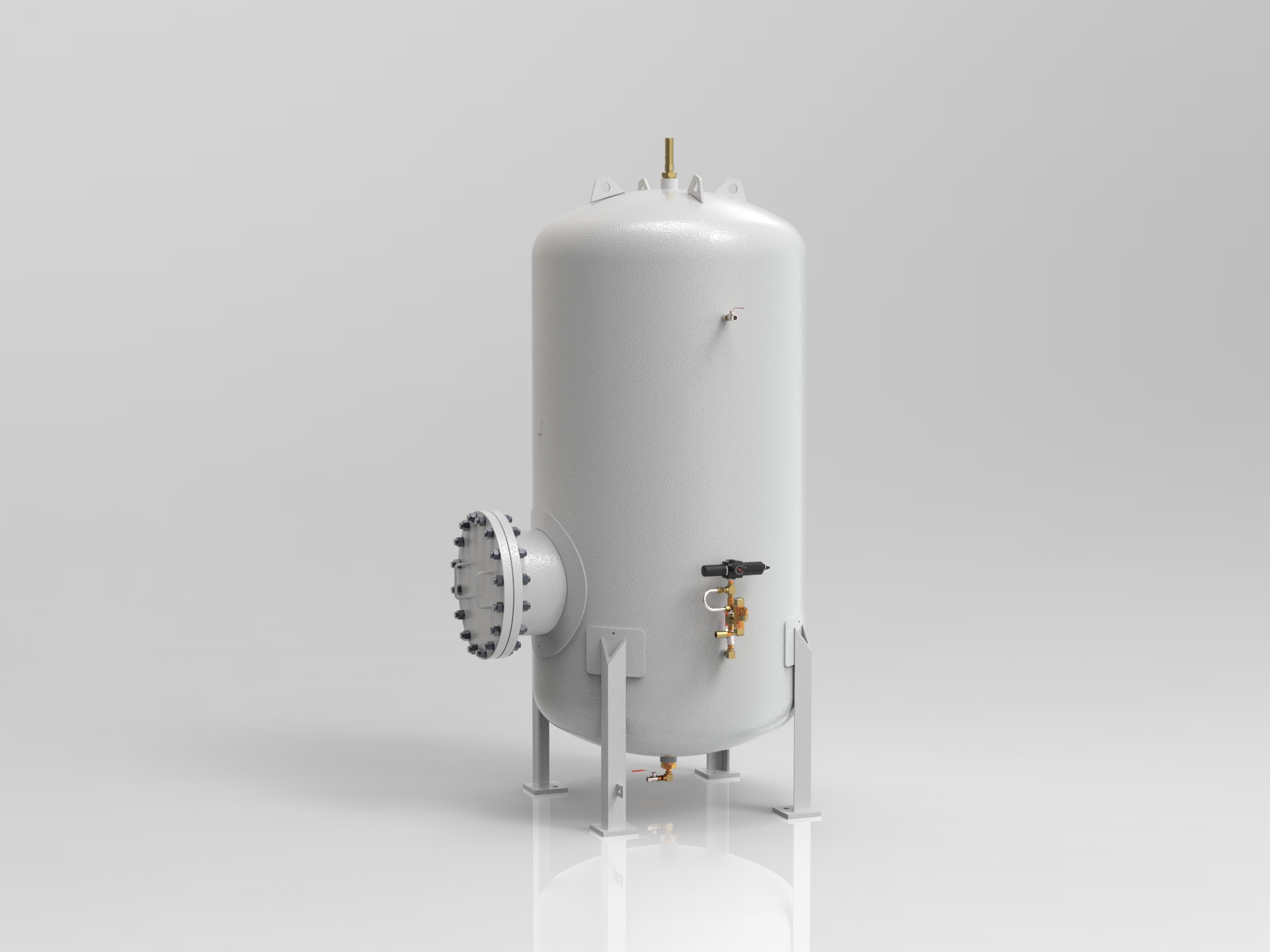

Air Volume Tanks
Serbatoi per Ari Compressa
Panoramica generale

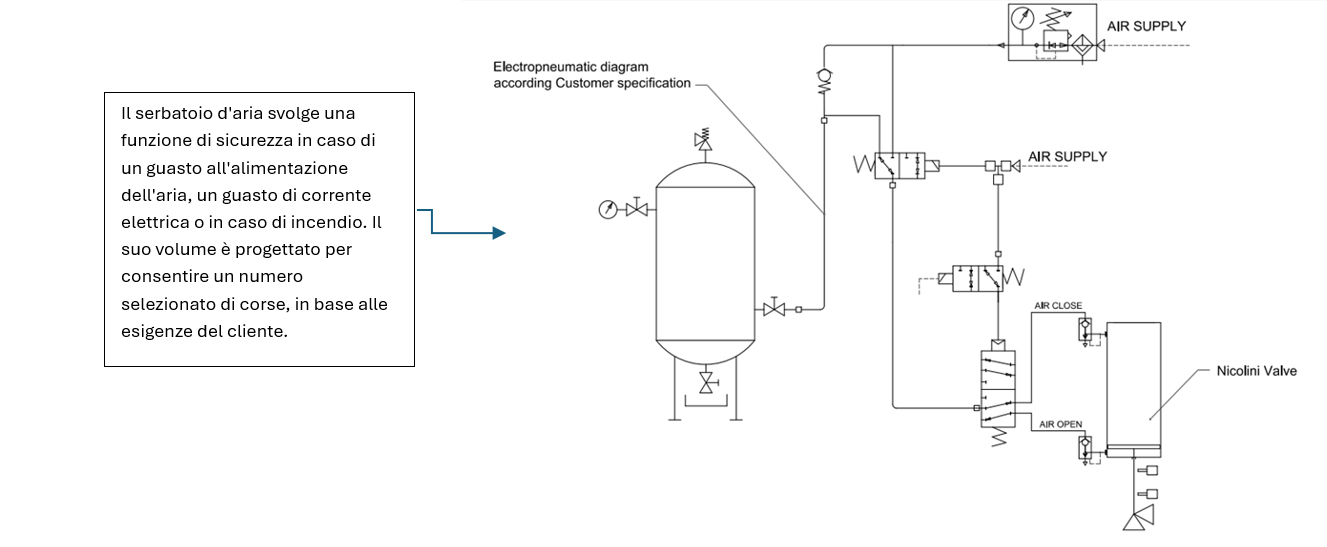

I serbatoi d’aria della serie Nicolini sono progettati per garantire lo stoccaggio e la disponibilità immediata del volume d’aria necessario all’azionamento degli attuatori pneumatici. Fungendo da riserva energetica dedicata, assicurano che la coppia (o spinta) necessaria alla movimentazione della valvola sia sempre disponibile, indipendentemente dalle fluttuazioni o dalle cadute di pressione della linea di distribuzione principale.
Questa configurazione è essenziale per l’integrità della Safety Function del sistema integrato, particolarmente in scenari critici:
- Fail-Safe Action: Garantisce il completamento della manovra di emergenza (Emergency Shutdown) in caso di perdita totale dell’alimentazione pneumatica di rete.
- High-Speed Cycling: Supporta azionamenti rapidi o sequenze di cicli ripetuti che richiedono portate istantanee non soddisfatte dal compressore di linea.
Specifiche Costruttive
- Design & Construction: Progettazione secondo ASME Section VIII o normativa PED 2014/68/UE.
- Materiali: Disponibili in acciaio al carbonio, acciaio inox o leghe speciali per resistere ad atmosfere corrosive (offshore/chimico).
- Integrazione: Layout ottimizzato per l’installazione a bordo valvola, studiato per non interferire con le operazioni di manutenzione del pacco premistoppa o dell’attuatore.
- Sicurezza Funzionale: Soluzioni idonee per l’integrazione in loop di sicurezza certificati SIL (Safety Integrity Level).
(Specifiche tecniche disponibili su richiesta)
Maintenance service on Nicolini Valves

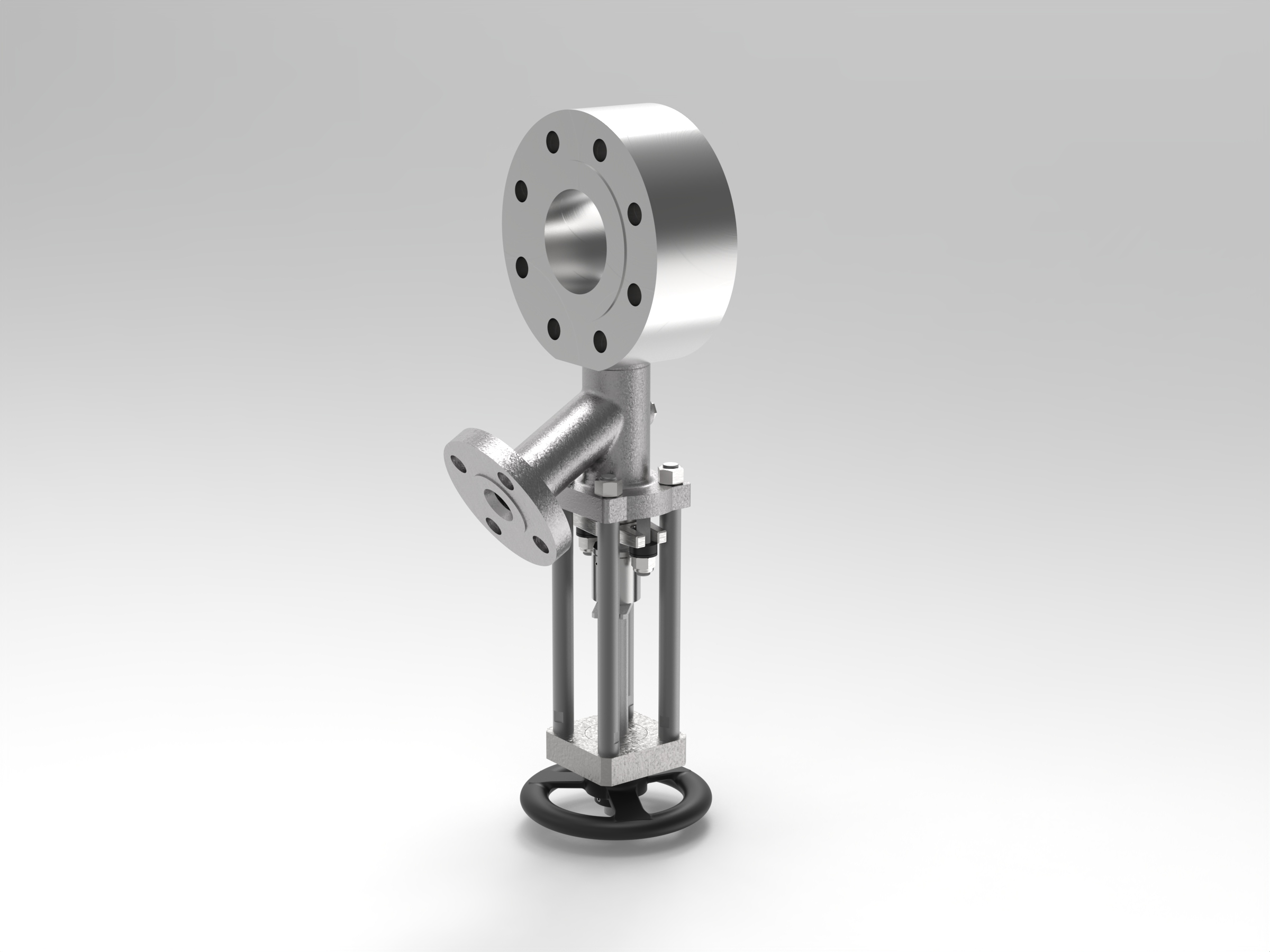

Servizio di manutenzione valvole Nicolini C.
Panoramica generale
La manutenzione programmata e la sostituzione tempestiva dei componenti soggetti a usura sono fondamentali per preservare l’integrità operativa e la sicurezza delle nostre valvole nel lungo periodo.
Il nostro Service Team è strutturato per offrire un supporto tecnico tempestivo e qualificato, garantendo la fornitura di ricambi originali e interventi di revisione accurati su tutta la gamma di prodotti Nicolini Claudio s.r.l.
Affidarsi al nostro servizio di assistenza significa estendere il ciclo di vita degli impianti, minimizzare i tempi di fermo macchina e mantenere inalterati gli elevati standard prestazionali certificati in fase di progetto.
(Specifiche tecniche disponibili su richiesta)
Settori di Applicazione
Le nostre valvole sono progettate per le applicazioni piu esigenti.
Polimeri
Impianti di polimerizzazione ed estrusione. Valvole specifiche per fluidi viscosi e processi termici intensi, progettate per eliminare zone morte e garantire flussi costanti
Chimico
Produzione di chimica di base, fine e specialistica. Valvole per resistere a fluidi altamente corrosivi e reagenti aggressivi.
Petrolchimico
Impianti di cracking, distillazione e stoccaggio. Soluzioni ingegneristiche avanzate per operare in sicurezza con idrocarburi ad alte temperature e pressioni elevate.
Farmaceutico
Processi di sintesi e produzione sterile. Valvole con finiture superficiali di precisione e design privo di zone morte, ideali per garantire l’integrità del prodotto e facilitare i cicli di pulizia.
Oil & Gas
Valvole certificate per ambienti offshore e onshore, progettate per resistere all’abrasione e conformi ai più rigorosi standard internazionali.
Energia e Nucleare
Valvole ad altissima affidabilità per fluidi termovettori, progettate per garantire sicurezza totale e continuità operativa assoluta.
